De onderstaande korte instructieset om de sunliber-captatielus te plaatsen kan geenszins de installatiehandleiding van de sunliber-captatielus vervangen. Het is dan ook slechts ter titel van inlichting en heeft alleen maar de intentie om aan te duiden welk plaatsingscomfort onze sunliber-captatielus heeft.
stap 1

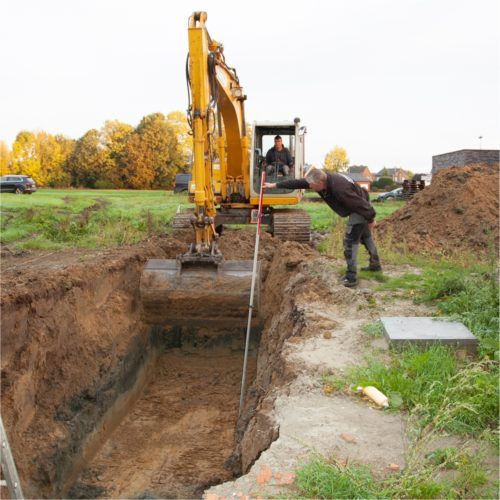

Voorzie een sleuf van 400 x 160 cm met een diepte van 200 cm. (voor 1.5 kW)
foto: 800 x 160 cm voor 3 kW sunliber-captatielus

stap 2

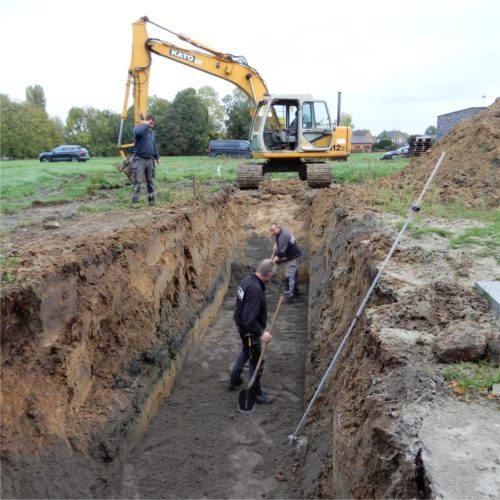

Stort hierin fijn zand met een laagdikte van 10 cm om het „kwetsen“ bij de plaatsing van de sunliber-captatielus te voorkomen.
In totaal is er ongeveer 7 m3 fijn zand nodig per sunliber-captatielus.
stap 3

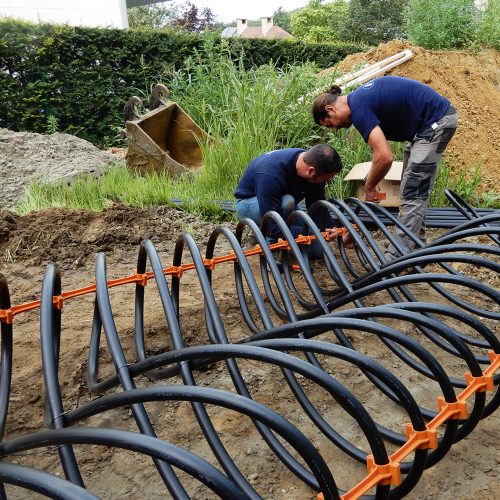

Monteer de sunliber-captatielus met de sunliber-toggles die zichzelf vastklikken.
Doe dit bij voorkeur op een handige locatie – nog niet in de sleuf.

stap 4

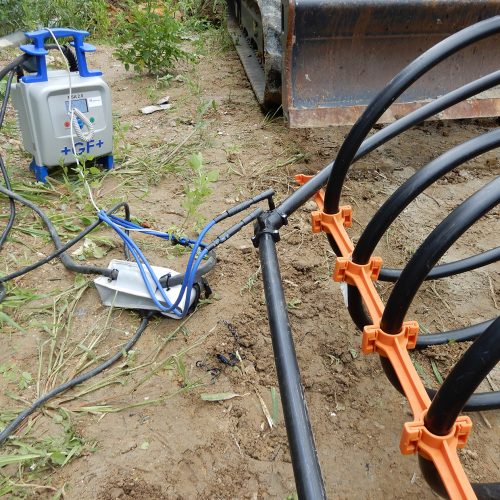

Verbind de sunliber-captatielussen, de PE-leidingen naar de woning of collector aan elkaar via de meegeleverde thermische GF+ verbindingen.
stap 5

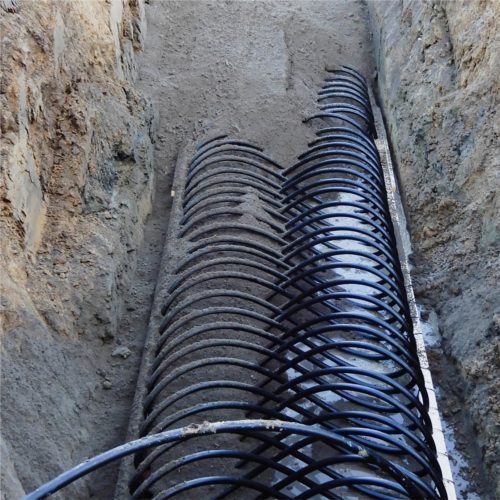

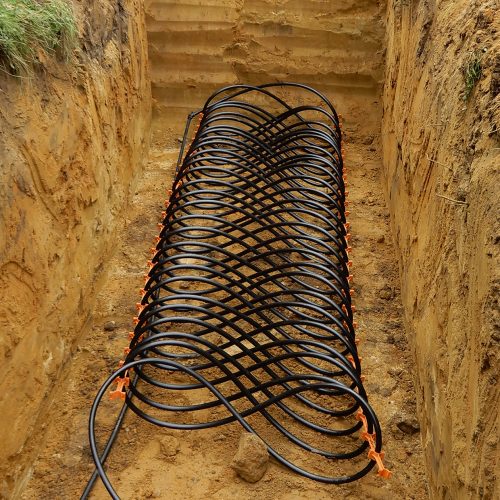

Plaats de sunliber-captatielus in de sleuf.
De verbindingen met de woning dienen nu naar de wachtbuizen gelegd te worden. (in en retour)

stap 6

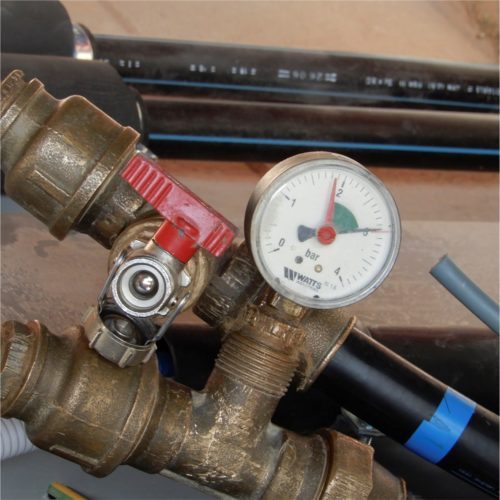

Van zodra alle leidingen op hun plaats liggen en naar de technische ruimte van de woning zijn doorgetrokken dient u de thermische GF+ aansluitingen te controleren tot op een luchtdruk van minstens 3 bar.
stap 7

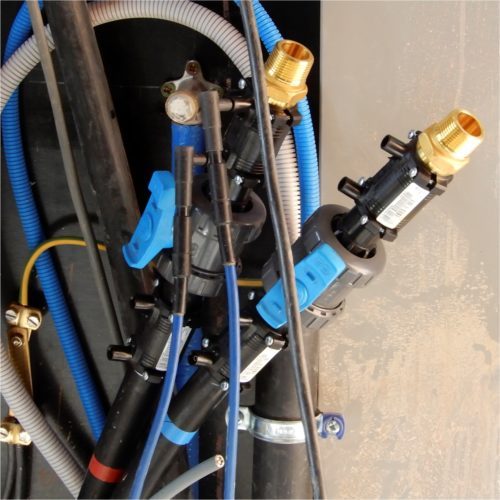

Plaats het definitieve afsluitkraanwerk binnen in de woning die de aansluitingen voorziet naar de warmtepomp.

stap 8

Vul de sleuf voorzichtig, zonder de sunliber-captatielus te beschadigen, terug op met fijn zand tot het helemaal afgedekt is.
Vul de sleuf daarna aan met de beschikbare aarde en werk het maaiveld netjes af.
stap 9

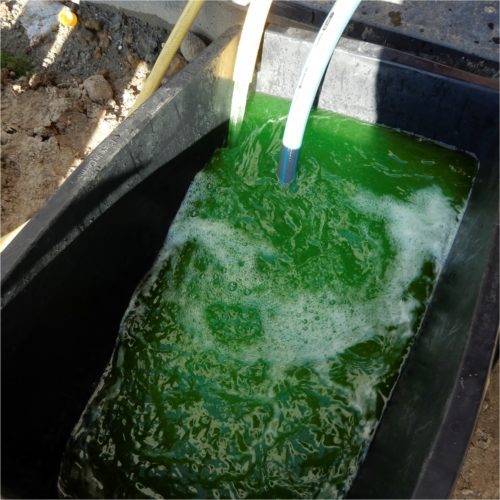

Vul de installatie af met het ethyleenglycol- en watermengsel (verhouding 1:3 – afhankelijk van de specificaties van de warmtepomp).
Zorg er zeker voor dat alle lucht uit de PE-leidingen is.

stap 10

De sunliber-captatielus werkt samen met elke warmtepomp. Na een zorgvuldige analyse van het benodigde energetisch vermogen van de warmte-pomp door uw installateur in combinatie met uw wensen kan u een duidelijk beeld krijgen van de nodige capaciteit.
De installatie is nu klaar om aan te sluiten op de warmtepomp.
en kijk… de natuur kan meer dan u denkt…
